お客様の求める熱交換器用フィン生産設備・生産体制を実現するため、最適なシステムをご提案します。
これまで長年にわたり培ったフィン生産設備の技術にHIDAKA独自のシステム制御技術が加わり、
製品品質、生産能力、効率、管理において更に高いパフォーマンスを発揮します。

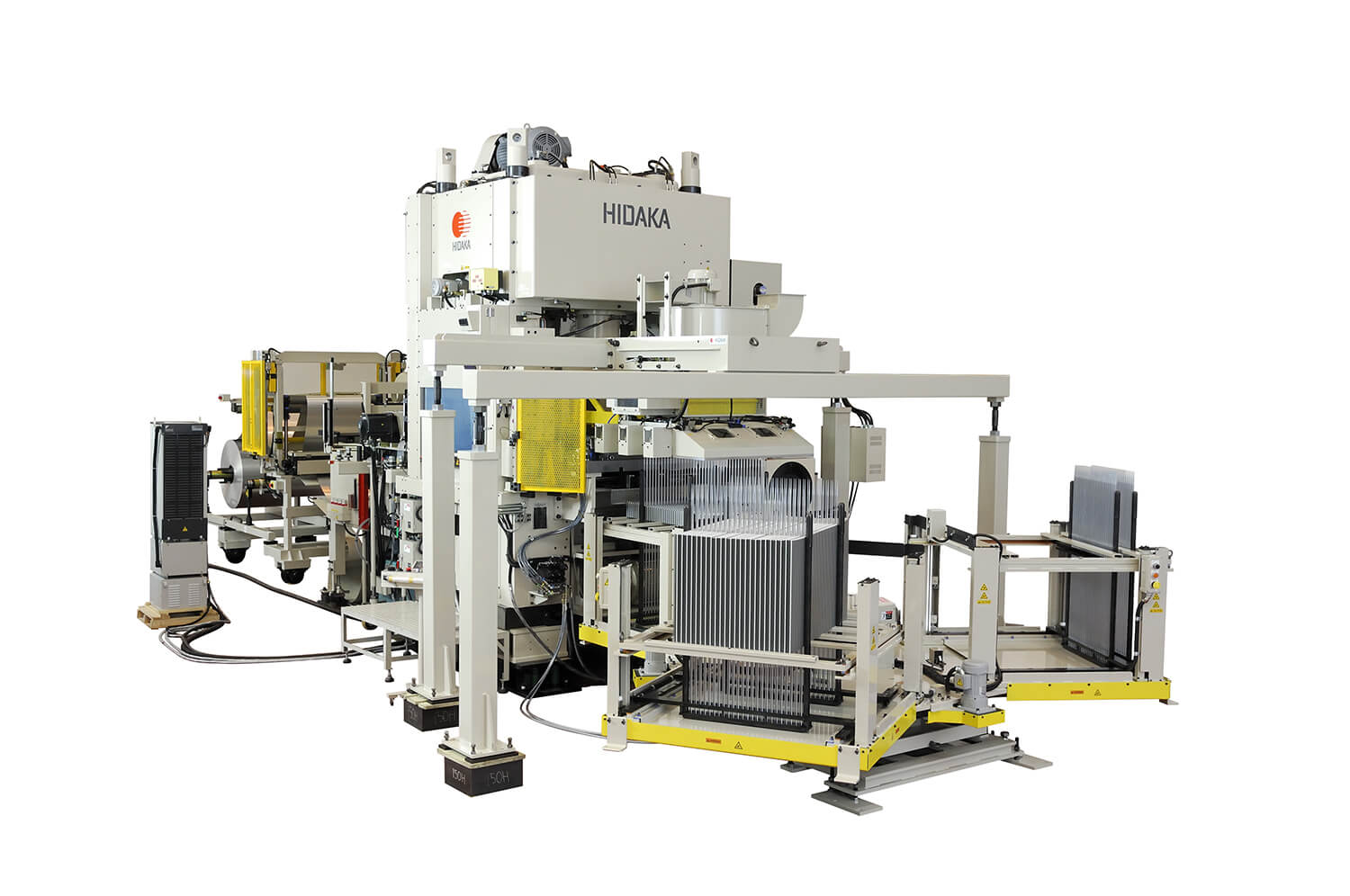

ハイスピードライン
超高速塑性加工を可能にする
HIDAKAのフラッグシップモデル
『高効率化』このニーズにお応えし、熱交換器用フィン生産システムにおいて豊富な経験、技術を持つHIDAKAがご提案する超高速フィンプレス AT-80H。
高効率な生産システムを実現するとともに、お客様に様々なメリットをご提案します。
製品仕様
AT-80H フィンプレス 概略仕様
- 加工能力：800kN
- ストローク長：30mm
- ストローク数：200-600SPM ※1
- スライド調整量：35mm
- ダイハイト：295mm
- スライドオープン：90mm
- スライド：1100×1400
- ボルスタ：1200×1670×140t ※1
- ヒッチフィーダ・グリッパフィーダ
- 金型加工油給油装置
- 加工油塗油装置
- クランク角度計・SPM表示計・ダイハイト表示計
- 電子カム制御
- 荷重計(2ch/4ch ※2)
- 防振装置
- 大型HMI付属 制御盤
- HMI付属 本体手元操作盤
- 各種安全装備
- 各種設備稼働データ・メンテナンス用データ出力
※1 搭載金型仕様に準じます。
※2 4chタイプはオプションとなります。
アンコイラ 高速材料送り出し装置
- 材料コイル外径：MAX 1200mm
- 材料コイル重量：MAX 2ton
- 材料コイル取付：シングル/ダブル仕様が可能です。
他、特別仕様は弊社にお問い合わせください。
フィン集積 スタック装置
- 2ステージ/3ステージ旋回、フィン集積タイプ
- 台車方式フィン集積タイプ
他、特別仕様は弊社にお問い合わせください。

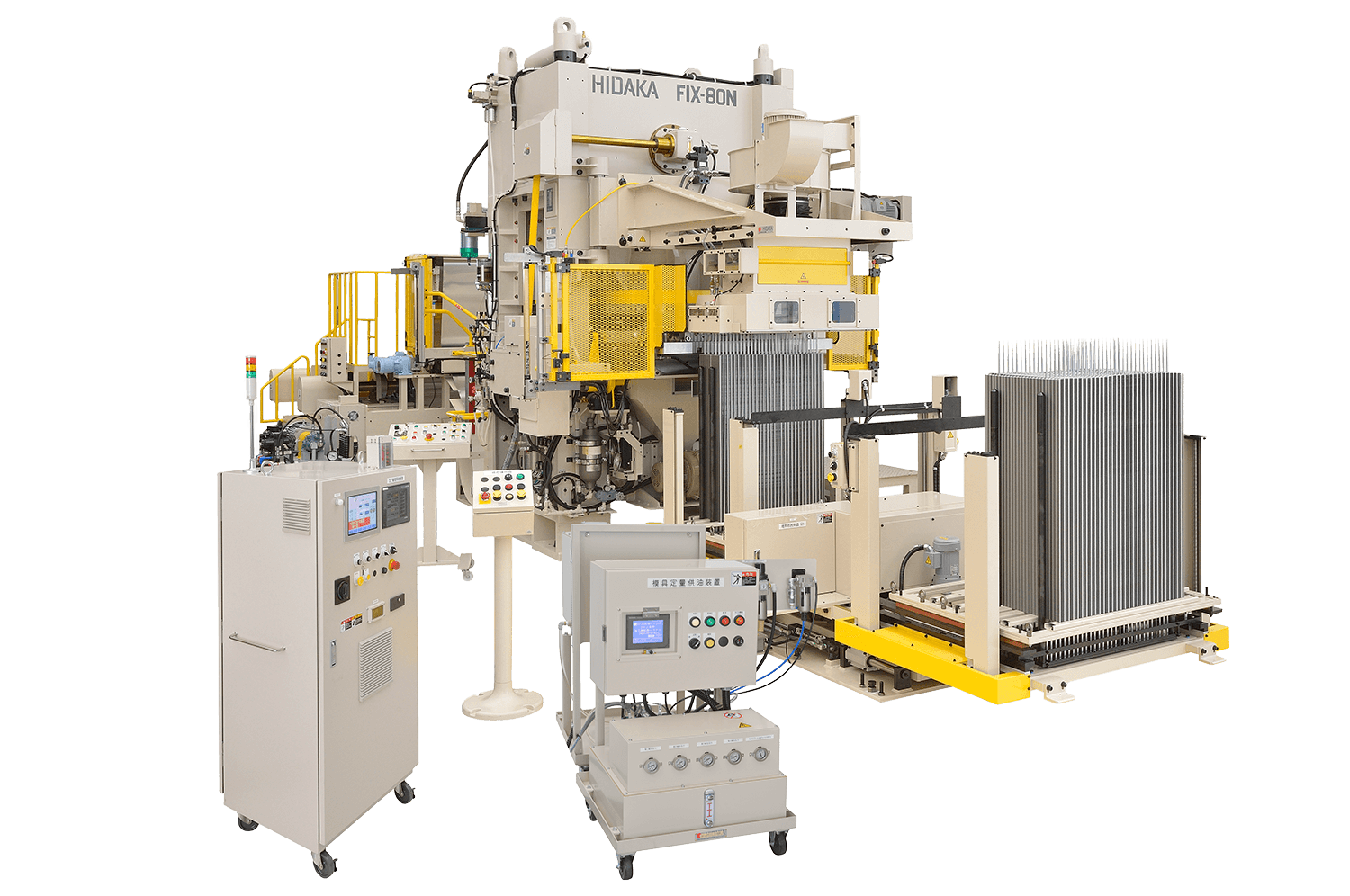

スタンダードライン
安定性と堅牢性を兼ね備えた
スタンダードモデル
スタンダードラインは、当社FIXシリーズプレスを主軸に各種フィンモデルに対応した段取り替え作業時間の短縮、設備のメンテナンス性を考慮した構造を採用。
多品種生産システムとして威力を発揮します。
ライン前後装置はお客様のお求めになる仕様に合わせてシステム全体を自由にアレンジする事が出来ます。
製品仕様
FIX-80N/100 フィンプレス 概略仕様
- 加工能力：800/1000kN
- ストローク長：40/40mm
- ストローク数：150-330/150-300SPM ※1
- スライド調整量：30/50mm
- ダイハイト：270/300mm
- スライドオープン：80mm
- スライド：1060×1300/1260×1300
- ボルスタ：1200×2000×140t ※1
/1400×2100×140t ※1 - ヒッチフィーダ・グリッパフィーダ
- フィードチェンジャ（材料送り量変更機能）
- 金型加工油給油装置
- 加工油塗油装置
- クランク角度計・SPM表示計・ダイハイト表示計
- 電子カム制御
- 荷重計(2ch)
- 防振装置 ※オプション
- 大型HMI付属 制御盤
- 本体手元操作盤
- 各種安全装備
- 各種設備稼働データ・メンテナンス用データ出力
※1 搭載金型仕様に準じます。
※2 4chタイプはオプションとなります。
アンコイラ 材料送り出し装置
- 材料コイル外径：MAX 1200mm
- 材料コイル重量：MAX 2ton
- 材料コイル取付スピンドル：シングル/ダブル仕様が可能です。
他、特別仕様は弊社にお問い合わせください。
フィン集積 スタック装置
- 2ステージ/3ステージ旋回、フィン集積タイプ
- 台車方式フィン集積タイプ
他、特別仕様は弊社にお問い合わせください。

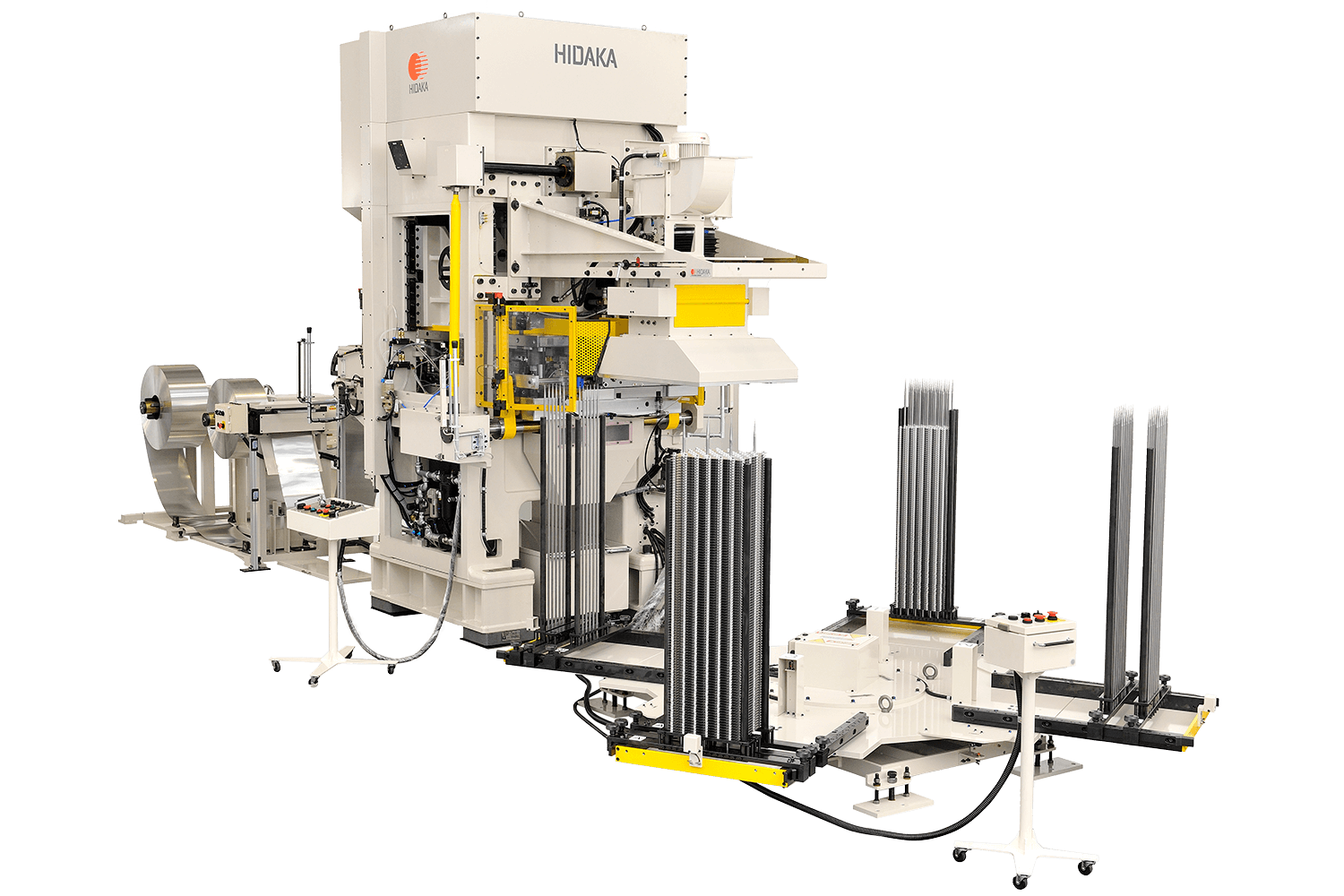

小型汎用フィンプレスライン
多品種生産、ハイフィンに対応した
エコノミーモデル
スタンダードラインは、当社FIXシリーズプレスを主軸に各種フィンモデルに対応した段取り替え作業時間の短縮、設備のメンテナンス性を考慮した構造を採用。
多品種生産システムとして威力を発揮します。
ライン前後装置はお客様のお求めになる仕様に合わせてシステム全体を自由にアレンジする事が出来ます。
製品仕様
ES-50/ES-50L フィンプレス 概略仕様
- 加工能力：500kN
- ストローク長：40 or 50 / 70 mm
- ストローク数：150-330/150-270SPM ※1
- スライド調整量：30mm
- ダイハイト：270/260mm
- スライドオープン：80mm
- スライド：950×850
- ボルスタ：950×1650×120t ※1
- ヒッチフィーダ・グリッパフィーダ
- フィードチェンジャ ※オプション
- 金型加工油給油装置
- 加工油塗油装置
- クランク角度計・SPM表示計・ダイハイト表示計
- 電子カム制御
- 防振装置 ※オプション
- 大型HMI付属 制御盤
- 本体手元操作盤
- 各種安全装備
- 各種設備稼働データ・メンテナンス用データ出力
※1 搭載金型仕様に準じます。
アンコイラ 高速材料送り出し装置
- 材料コイル外径：MAX 1200mm
- 材料コイル重量：MAX 1.5ton
- 材料コイル取付：シングル/ダブル仕様が可能です。
他、特別仕様は弊社にお問い合わせください。
フィン集積 スタック装置
- 2ステージ/3ステージ旋回、フィン集積タイプ
- 台車方式フィン集積タイプ
他、特別仕様は弊社にお問い合わせください。
